Kabel optyczny Adss
Opis

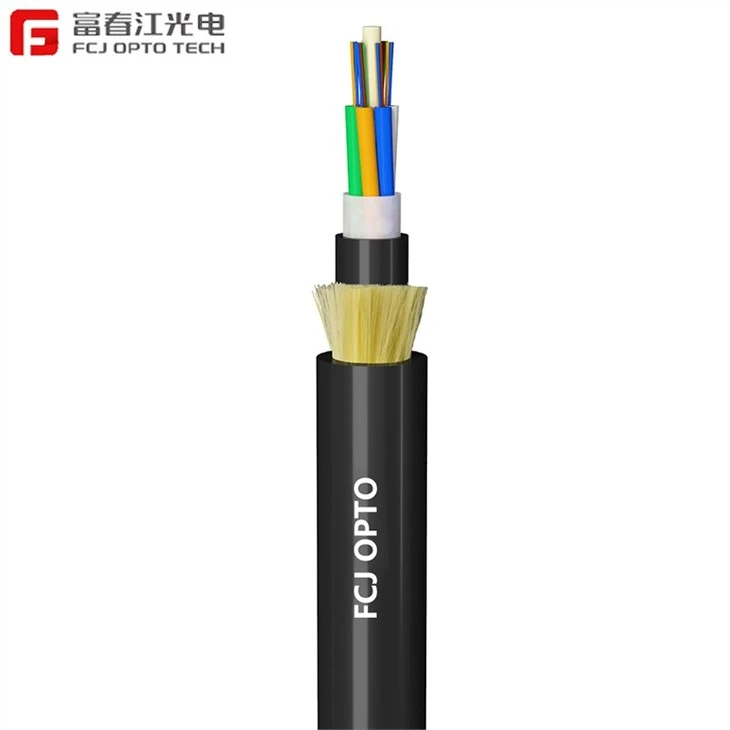

Kabel ADSS jest luźno skręcany. Włókna o średnicy 250 μm są umieszczane w luźnej rurze wykonanej z tworzyw sztucznych o wysokim module sprężystości. Rury są wypełnione wodoodporną masą wypełniającą. Rury (i wypełniacze) są skręcane wokół tworzywa sztucznego wzmocnionego włóknem szklanym (FRP) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla. Po wypełnieniu rdzenia kabla masą wypełniającą jest on pokrywany cienką wewnętrzną osłoną z PE (polietylenu). Po nałożeniu na wewnętrzną osłonę skręconej warstwy przędz aramidowych jako elementu wzmacniającego, kabel jest wykańczany zewnętrzną osłoną z PE lub AT (anty-śledzącą).
Charakterystyka
· Możliwość instalacji bez wyłączania zasilania
· Doskonała wydajność AT, maksymalna indukcyjność w punkcie pracy osłony AT może osiągnąć 25 kV
· Niska waga i mała średnica redukują obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i podpór nośnych
· Duże rozpiętości przęseł, a największa rozpiętość wynosi ponad 1000 m
· Dobra wytrzymałość na rozciąganie i temperatura
· Przewidywany okres użytkowania wynosi 30 lat
Aplikacja
Rzeczywisty stan napowietrznych linii energetycznych jest w pełni brany pod uwagę podczas projektowania kabla ADSS. W przypadku napowietrznych linii energetycznych poniżej 110 kV stosuje się zewnętrzną osłonę PE. W przypadku linii energetycznych równych lub wyższych niż 110 kV stosuje się zewnętrzną osłonę AT. Dedykowana konstrukcja ilości aramidu i procesu skręcania może zaspokoić zapotrzebowanie na różne
Normy
Kabel ADSS jest zgodny z normą IEEE P 1222 oraz IEC 60794-1.
Charakterystyka optyczna
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Osłabienie (+20 stopień) |
@850nm |
|
|
Mniejsze lub równe 3.0 dB/km |
Mniejsze lub równe 3.0 dB/km |
|
@1300nm |
|
|
Mniejsze lub równe 1.0 dB/km |
Mniejsze lub równe 1.0 dB/km |
|
|
@1310nm |
Mniej niż lub równe 0.36 dB/km |
Mniej niż lub równe 0.40 dB/km |
|
|
|
|
@1550nm |
Mniej niż lub równe 0.22 dB/km |
Mniej niż lub równe 0.23dB/km |
|
|
|
|
Przepustowość łącza （Klasa A） |
@850nm |
|
|
Większa lub równa 500 MHz·km |
Większa lub równa 200 MHz·km |
|
@1300nm |
|
|
Większa lub równa 1000 MHz·km |
Większa lub równa 600 MHz·km |
|
|
Apertura numeryczna |
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
|
Długość fali odcięcia kabla |
Mniejsze lub równe 1260 nm |
Mniejsze lub równe 1480 nm |
|
|
|
Temperatura przechowywania/pracy: -40 stopień do + 70 stopień
|
Parametry techniczne |
||||||
|
Liczba włókien |
Rozpiętość(m) |
Średnica kabla (mm) |
Waga kabla (kg/km) |
Wytrzymałość na rozciąganie (MAT) (N) |
Odporność na zgniatanie długoterminowa/krótkoterminowa (N/100mm) |
Promień gięcia statyczny/dynamiczny (mm) |
|
6 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
12 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
24 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
48 |
100 |
9.7 |
67 |
1500 |
600/1000 |
10D/20D |
|
72 |
100 |
9.7 |
63 |
1600 |
600/1000 |
10D/20D |
|
96 |
100 |
11.6 |
98 |
2100 |
600/1000 |
10D/20D |
|
144 |
100 |
14.4 |
151 |
3000 |
600/1000 |
10D/20D |
